Направленный вибровозбудитель грохота

Корпорация «АСИ» разработала и успешно испытала новую позицию оборудования для добывающей промышленности - направленный вибровозбудитель грохота. Первые образцы уже отгружены крупнейшей российской компании по производству алмазов.

Для получения драгоценных камней нужно переработать огромное количество руды - в среднем на одну тонну приходится всего несколько карат алмаза. На горно-обогатительном комбинате добытую на месторождении руду сначала дробят и измельчают, а затем отправляют на грохот, где происходит механическая сортировка частиц породы по размеру.

Вибровозбудитель, установленный на грохоте, генерирует направленную вынуждающую силу, передавая прямолинейные колебания колосниковому полотну, и через него – алмазосодержащей руде, проходящей через установку. Направленные вибрации позволяют более эффективно разделять материал по размеру, снижая расход энергии и уменьшая износ оборудования.

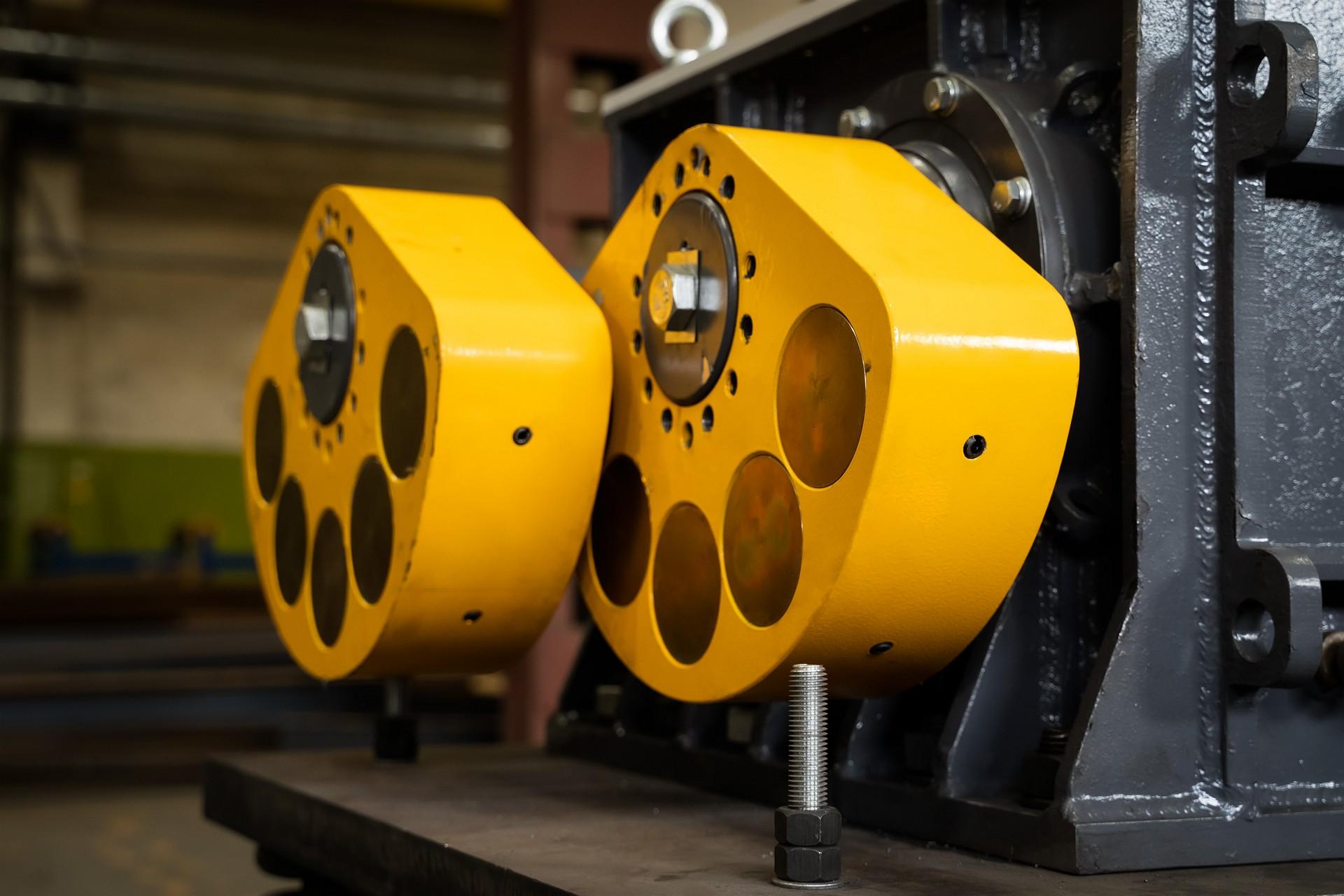

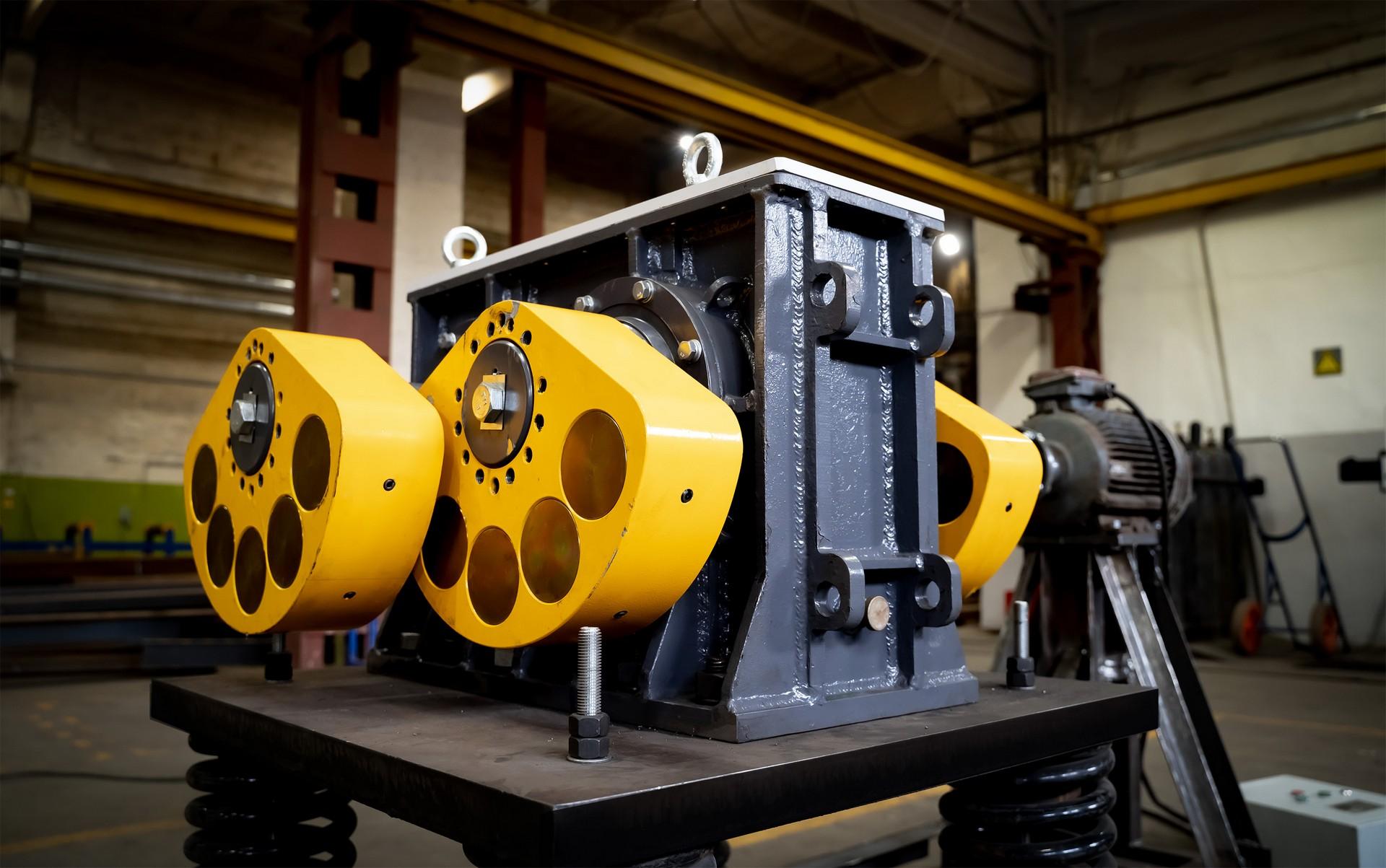

Устройство состоит из двух одинаковых дебалансов, синхронно вращающихся на параллельных валах с одинаковой скоростью в противоположные стороны. Оптимизированные пары подшипников качения и зубчатых колес обеспечивают плавное движение, сводя к минимуму техобслуживание изделия даже при непрерывном применении.

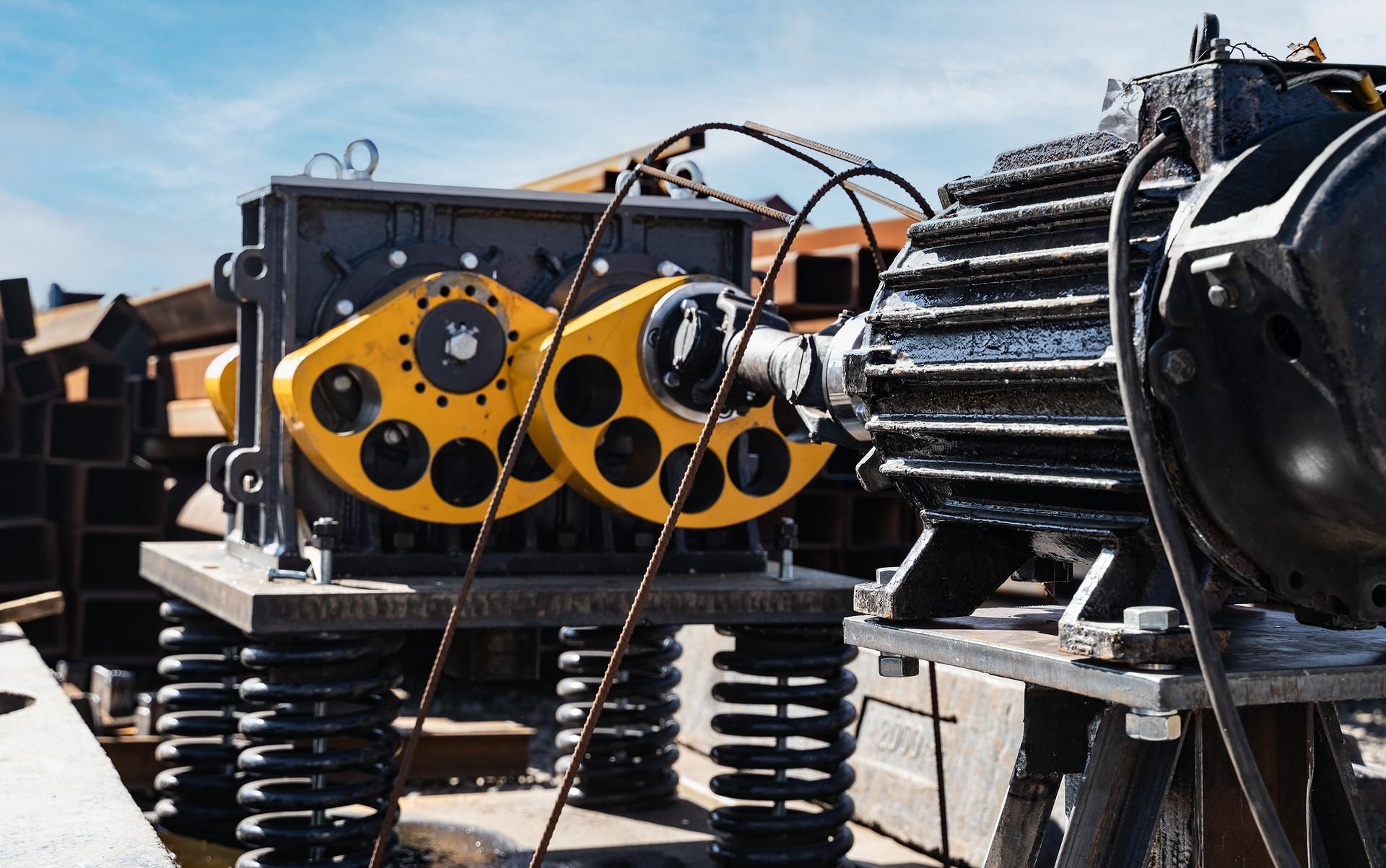

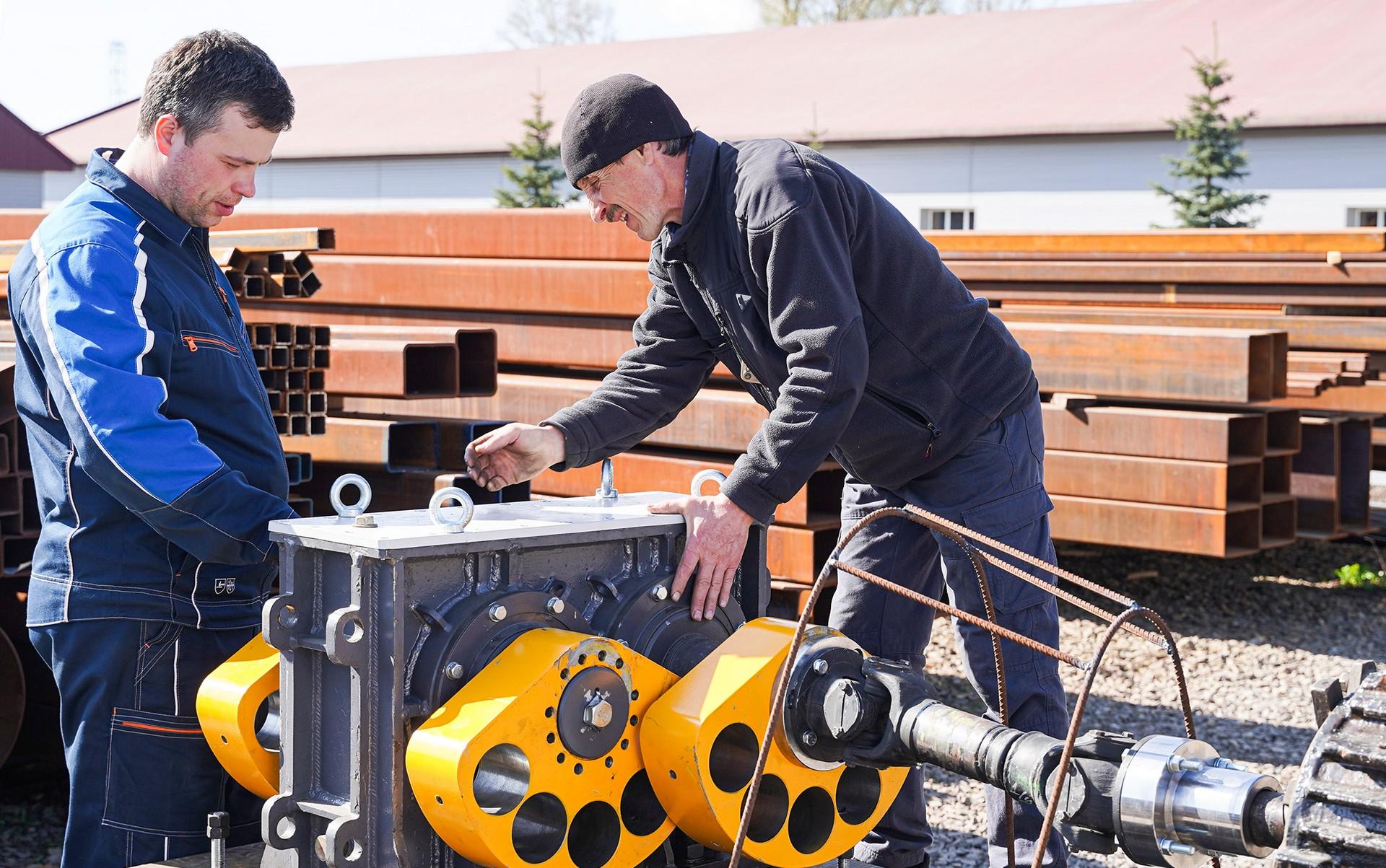

После разработки конструкторской документации, изготовления и сборки на производственном комплексе предприятия в несколько этапов были проведены испытания изделия. Экспериментально исследованы восемь различных схем установки дебалансов, проведена оценка надежности конструкции возбудителя и работоспособность подшипников качения и зубчатой передачи.

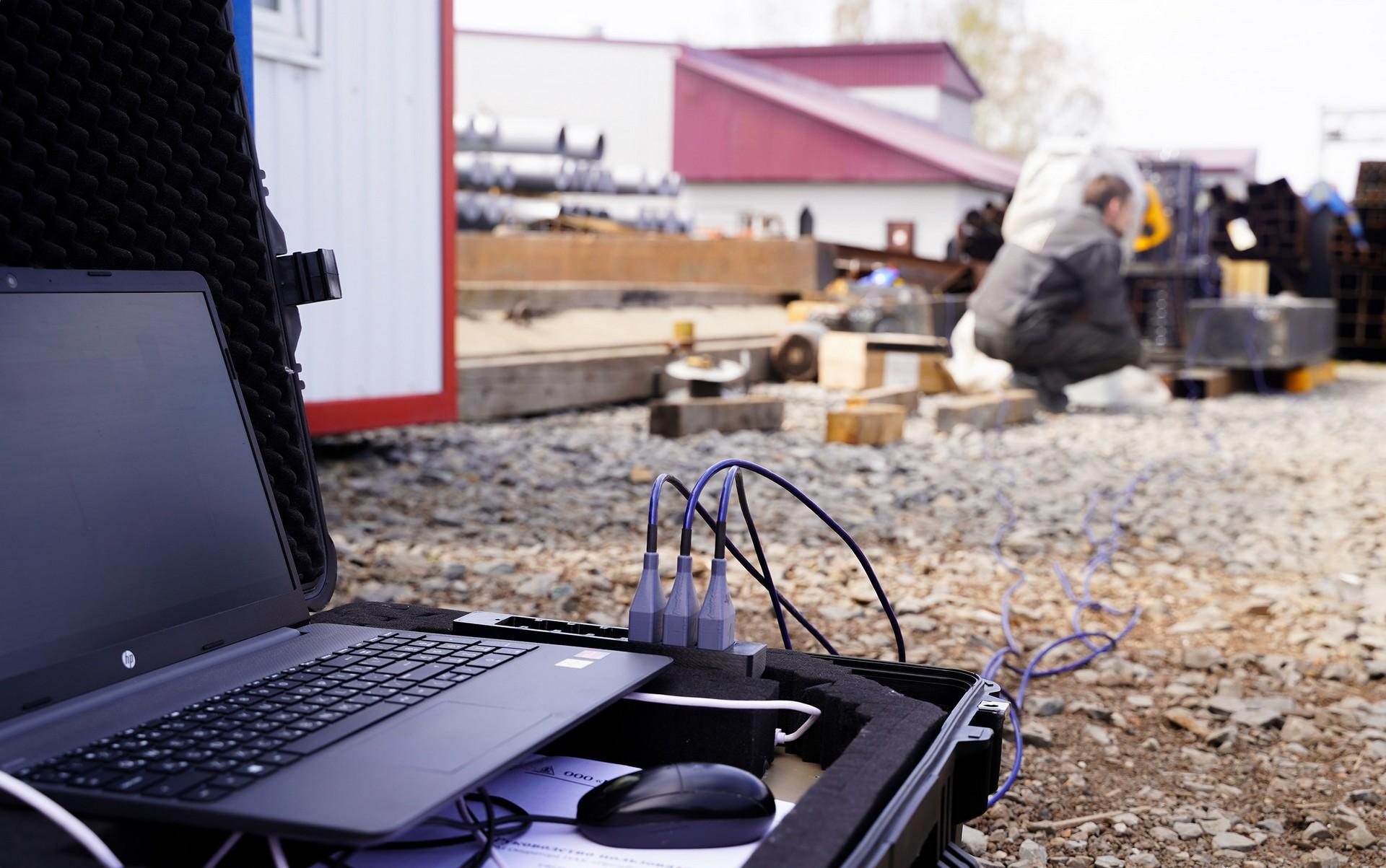

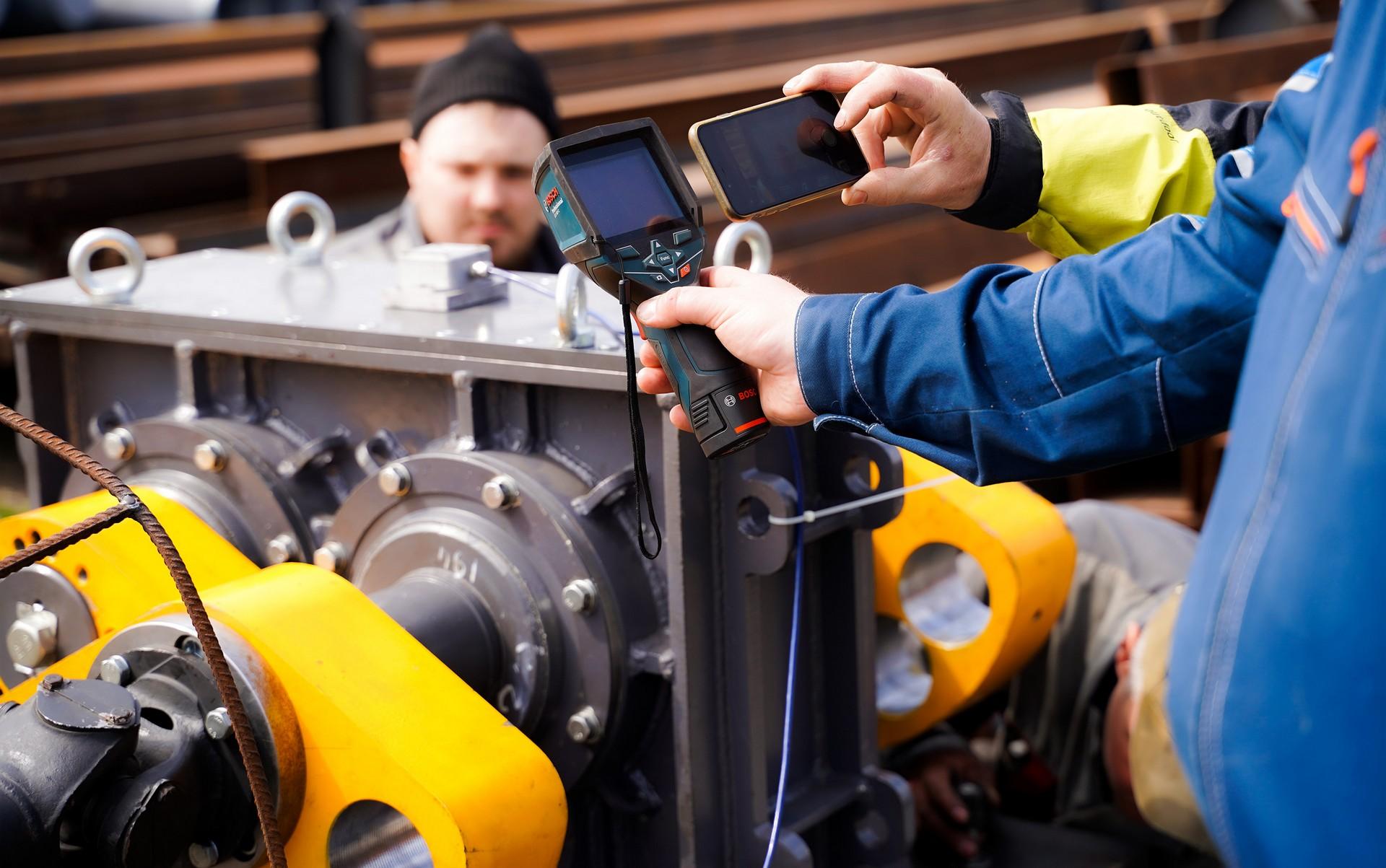

Для определения параметров возбудителя специалисты компании использовали измерительный комплекс «ПромВиброМонитор» производства Корпорации «АСИ», с помощью которого измеряли частоту колебаний, угловые отклонения, амплитуды, а также скорость и траектории ускорений.

Высокое качество деталей, точность конструкторских расчетов и эксплуатационные результаты, полученные в ходе трёх этапов экспериментальных исследований, доказали, что предприятие успешно освоило производство данного вида продукции. Изделие полностью замещает функционал подобных устройств производства немецкой компании Schenck. Конструкторские решения и расчетные значения в ходе испытаний были подтверждены техническими показателями работы вибровозбудителя.

Корпорация «АСИ» (индустриальный партнёр НОЦ «Кузбасс») разработала и успешно испытала новую позицию оборудования для добывающей промышленности – направленный вибровозбудитель грохота
Первые образцы уже отгружены крупнейшей российской компании по производству алмазов.

Для получения драгоценных камней необходима переработка огромного количества руды – в среднем на одну тонну приходится всего несколько карат алмаза. На горно-обогатительном комбинате добытую на месторождении руду дробят и измельчают, а затем отправляют на грохот, где происходит механическая сортировка частиц породы по размеру. Вибровозбудитель, установленный на грохоте, генерирует направленную вынуждающую силу, передавая прямолинейные колебания колосниковому полотну, и через него – алмазосодержащей руде, проходящей через установку. Направленные вибрации позволяют эффективно разделять материал по размеру, снижая расход энергии и уменьшая износ оборудования. Для определения параметров возбудителя специалисты компании использовали измерительный комплекс «ПромВиброМонитор» производства Корпорации «АСИ», с помощью которого измеряли частоту колебаний, угловые отклонения, амплитуды, а также скорость и траектории ускорений. Высокое качество деталей, точность конструкторских расчетов и эксплуатационные результаты, полученные в ходе трёх этапов экспериментальных исследований, доказали, что предприятие успешно освоило производство данного вида продукции. Изделие полностью замещает функционал подобных устройств производства немецкой компании Schenck. Конструкторские решения и расчётные значения в ходе испытаний подтверждены техническими показателями работы вибровозбудителя.

Первые образцы уже отгружены крупнейшей российской компании по производству алмазов.

Для получения драгоценных камней необходима переработка огромного количества руды – в среднем на одну тонну приходится всего несколько карат алмаза. На горно-обогатительном комбинате добытую на месторождении руду дробят и измельчают, а затем отправляют на грохот, где происходит механическая сортировка частиц породы по размеру.

Вибровозбудитель, установленный на грохоте, генерирует направленную вынуждающую силу, передавая прямолинейные колебания колосниковому полотну, и через него – алмазосодержащей руде, проходящей через установку. Направленные вибрации позволяют эффективно разделять материал по размеру, снижая расход энергии и уменьшая износ оборудования.

Для определения параметров возбудителя специалисты компании использовали измерительный комплекс «ПромВиброМонитор» производства Корпорации «АСИ», с помощью которого измеряли частоту колебаний, угловые отклонения, амплитуды, а также скорость и траектории ускорений.

Высокое качество деталей, точность конструкторских расчетов и эксплуатационные результаты, полученные в ходе трёх этапов экспериментальных исследований, доказали, что предприятие успешно освоило производство данного вида продукции.

Изделие полностью замещает функционал подобных устройств производства немецкой компании Schenck. Конструкторские решения и расчётные значения в ходе испытаний подтверждены техническими показателями работы вибровозбудителя.
